Blinkschaltung

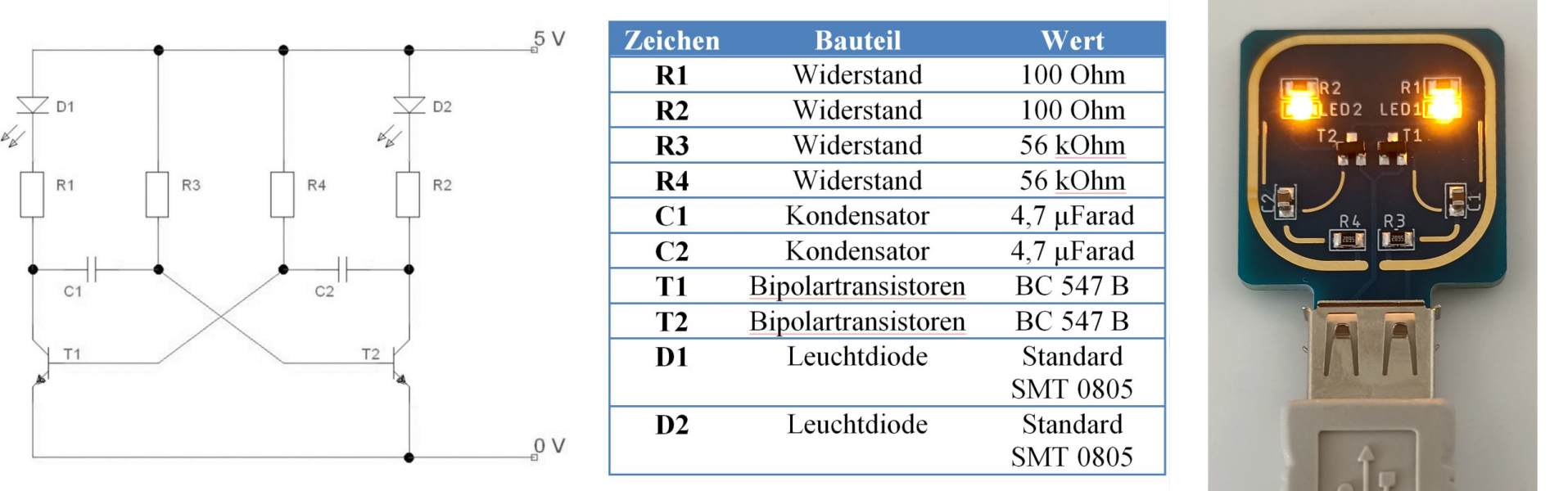

Schaltplan, Bauteilliste und fertiger Blinker mit USB-Anschluss

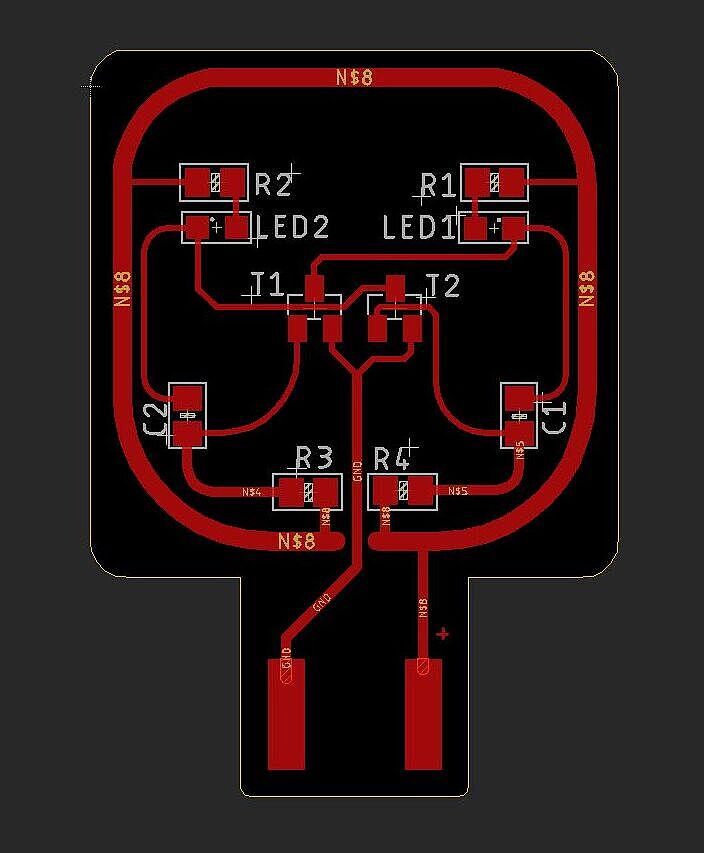

CAD-Entwurf der Blinker-Leiterplatte (Vorderseite)
CAD-Entwurf der Blinker-Leiterplatte (Rückseite)

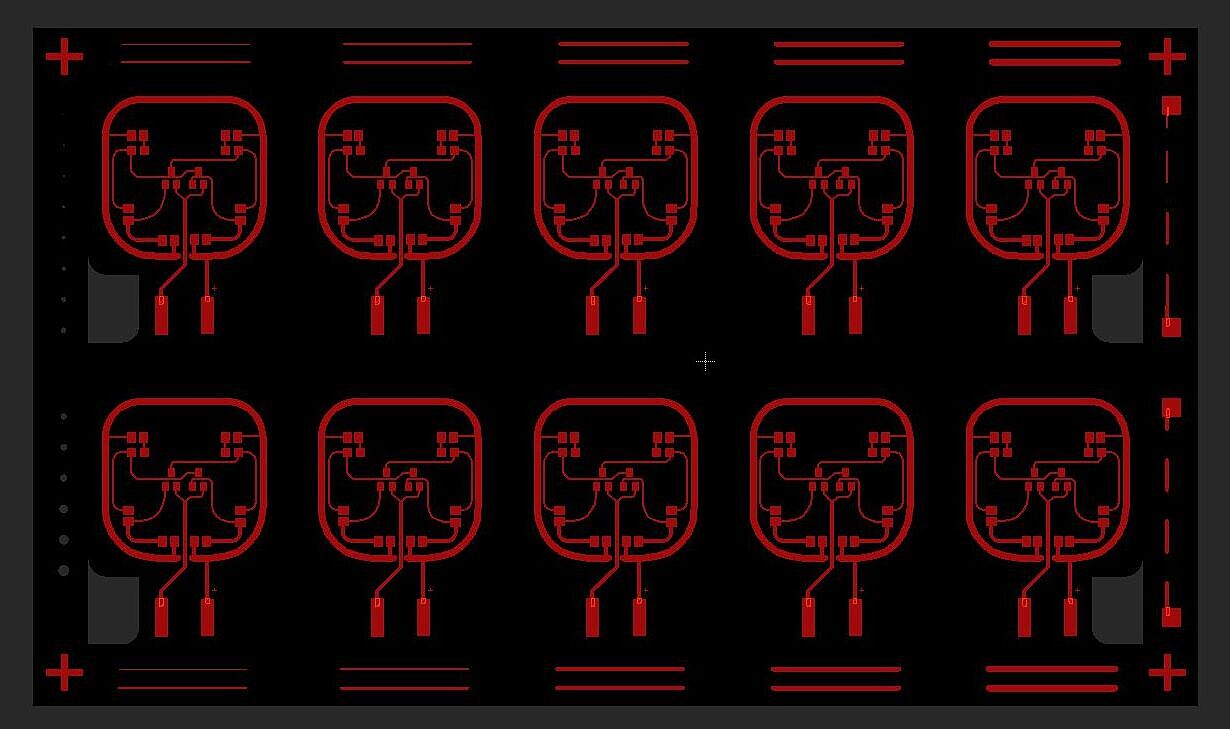

Blinker-Leiterplatten im Nutzen (Fertigungsformat, Vorderseite)

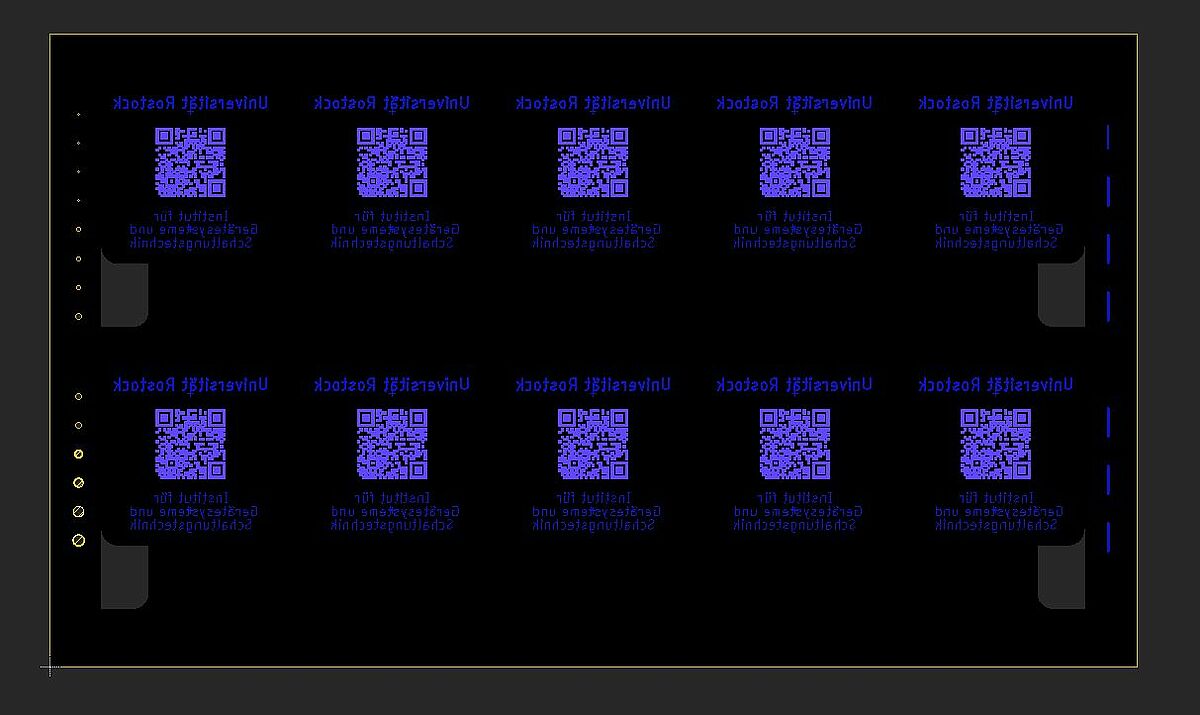

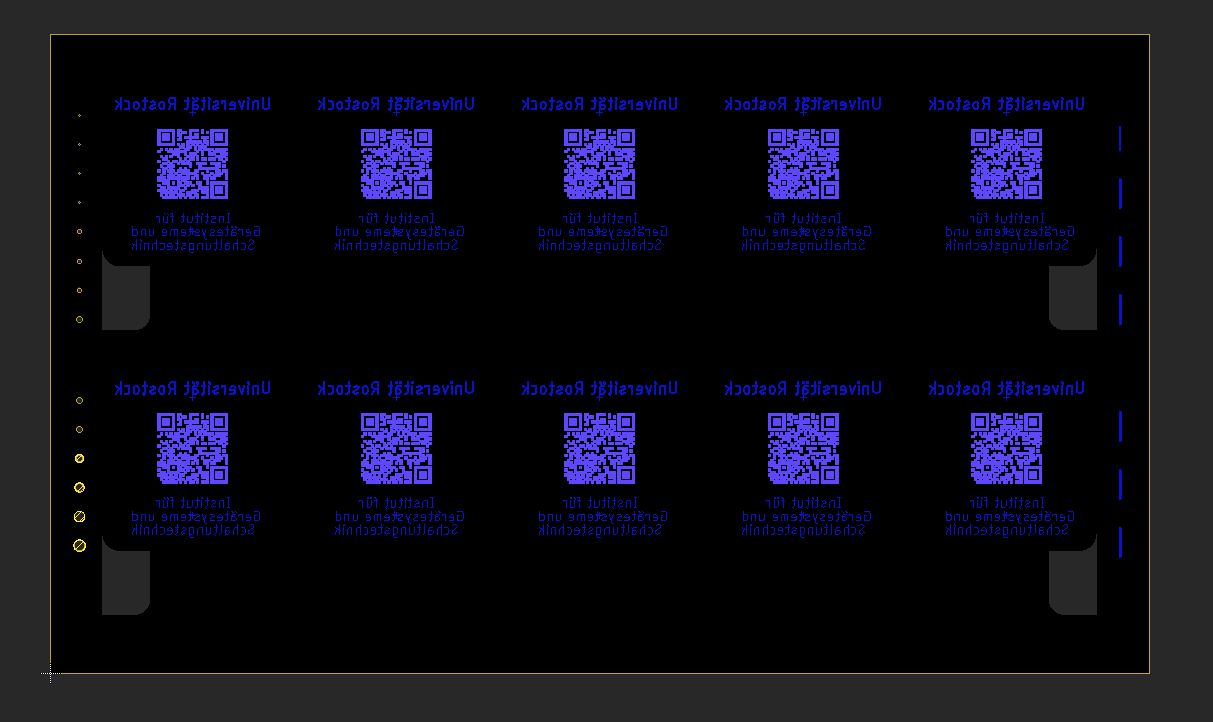

Blinker-Leiterplatten im Nutzen (Fertigungsformat, Rückseite)

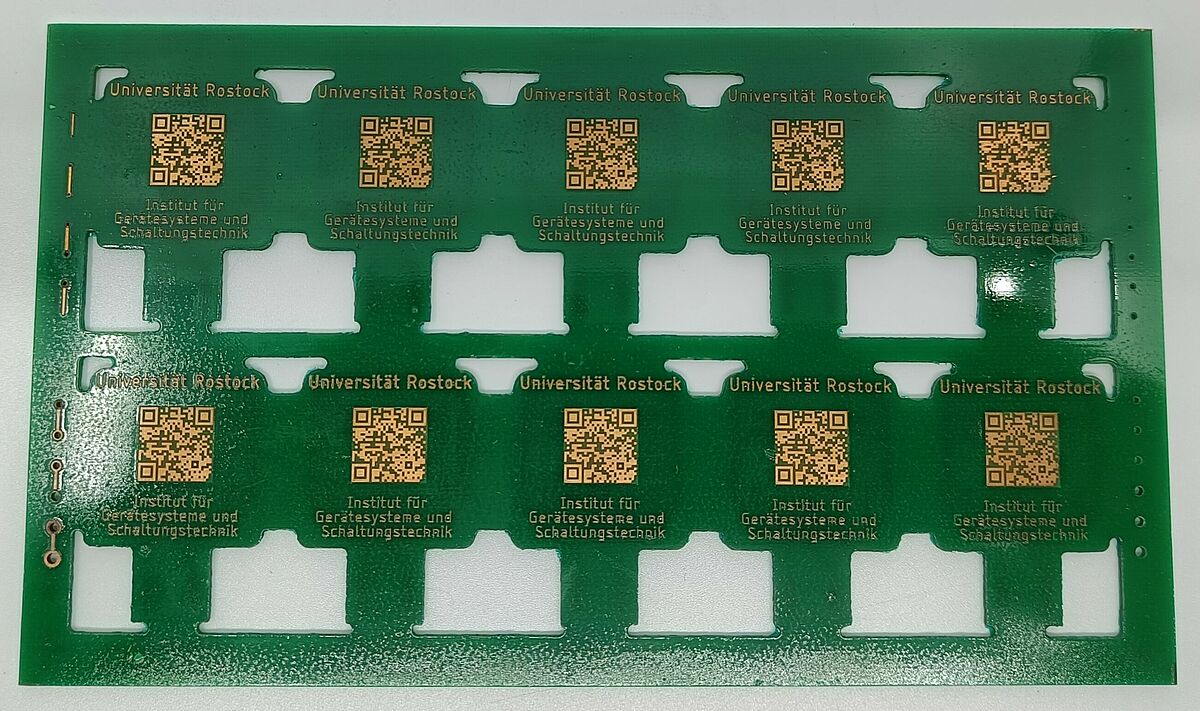

Gefertigte Leiterplatten (Vorderseite)
Gefertigte Leiterplatten (Rückseite)
